アンパンマンとお料理ショー 修理メモ

アンパンマンとお料理ショー、高さ６０ｃｍ×幅５０ｃｍ×奥行２０ｃｍ位のおもちゃでした。
患者様のご説明によると乾電池 液漏れトラブルとのこと。
早速、内部を確認すると電池収納部の端子部一部が腐食しボロボロになっており、単純な清掃では再使用不可能であることが判明。
同席の笠原ドクターにもアドバイスいただき、電池収納部は新規他部品に改造入れ替え必要でありこのためこれを患者様に説明し入院と費用発生の了解をいただいた。
確認の為、外部より６Ｖを供給したが動作せず、・・・・・・・・・・。
後日 自宅で内部を確認したがＳＷやリード線腐食断線等の単純故障でなく再度笠原ドクターにコンタクト。本来の全機能復帰を諦め現存機能まとめのみに絞った修復を患者様へ提案了解となりました。
電池収納部の修理状況は写真①を参照下さい。修復は、
　スライドスイッチ２個：電源スイッチとボリュームスイッチ
　メカスイッチ２個　　 ：ガスレンジとＩＨヒーター
の計４個のスイッチを使用し一部の機能を復帰させました。
復帰した機能は、扉ボタン動作、ＩＨヒーター動作、ガスレンジ動作それと電源オンオフ。
　（ビス数本の欠品や腐食があったので現状復帰させておきました。）

担当ドクター：荒井俊道

IC不良でどうしよう？

最近、モールドICの不良と思われる故障が多い。熱っしてみるぐらいしか対応がないのだろうか？
これまで、10回くらいドライヤーで熱してみたが、完全成功したのは3回、一部改善が1回、悪化が２回、変化せずが４回くらいの割合である。
今回は、LEDを点滅させるものだったが、直らなかったので、このICを使わず、直接点灯するように回路を変更することで、承諾いただいた。　「点滅回路を作って・・・」とも思ったが、部品代を使うほどでもないということだったので、配線の変更だけでできる点灯のみと言うことにした。

毎回、どこまで修理するか迷うなぁ～

メリーゴーランドが止まらない

オルゴールと一緒にメリーゴーランドが回るのですが、オルゴールをOFFにしたら、メリーゴーランドが止まるはずなのに、止まらなくなってしまったおもちゃです。
このおもちゃは、オルゴール回路に単3が3本、メリーゴーランド用に単2が2本、別々に接続されています。
メリーゴーランド回路は、オルゴール用の回路のICで、NPNトランジスタのダーリントン接続回路を介して、接地側をON/OFFする作りになっていました。
ダーリントン接続のベース接続されたICの出力は、オルゴールのON役3V、OFFで0Vなので、ICの出力は正常そうです。そこで、このダーリントン接続のトランジスタ回路部分を、ブレッドボードだけ作成して、確認したところ、メリーゴーランドはオルゴールのスイッチでON/OFFできるようになりました。
で、このトランジスタを交換して、修理完了。
今回は、「おもちゃ病院『ゼンマイ』」さんのホームページがとても参考になりましたので、ご紹介します。
http://homepage2.nifty.com/ken-ssc/zenmai/siryou.html

アンパンマンUFOキャッチャーゲーム修理完了

今回は、ギアではなく配線の断線が原因でした。
モーターへの配線の途中が挟まれていて、徐々に切れて行ったようで、前任者が修理を始めたときはまだ完全には切れてなくて、付いたり離れたり、抵抗が増えたりと不安定な状態の様だった。
結線を追いかけて行って、問題の個所を見つけるのにほとんどすべて分解しなければならなかった。
最後は、ここだろうと目安を付けた個所を引っ張ると、簡単にコードが切れました。

問題個所をつなぎなおして、終了。

ただし、電池も弱っているので、交換の必要ありです。
電池が弱くなっても、このおもちゃは不安定動作になりますので、注意が必要ですね。

おもちゃドクター研修報告

５/２１(土)9:30よりおもちゃドクター会員１０名と一般の方お二人が混ざり研修が始まりました。講師の笠原さんは”中学生レベル”の電気の授業と言われていましたが、殆ど記憶に残っていませんでした。
ゲルマニウムラジオの作成も時間が足らず完成しませんでした（後日自宅で作成しモンテのサッカーの中継が聞こえた時は感激でした）。電気の基本の授業は今後のおもちゃ病院時に役立つ内容だったです。笠原さんご苦労様でした。今後も機会を作りおもちゃドクターの仲間で提供してくれる方を募ります。生涯教育センターさんから「一般参加の方から難しすぎて分からなかった」との意見があったそうです。今後の研修会のあり方も検討の余地がありそうです。最後に写真の投稿の仕方を教えてください。お願いします。

平成24年度開院予定が決まりました

平成24年度の予定が決まりました。

下記の通り開催します。　お誘いあわせの上ご参加ください。

おまちしてまぁ～す！

おもちゃ病院　やまがた診療所（遊学館）　開院予定

開院日：毎月　第三土曜日

受付時間：13時30分～15時30分　(16時終了)

2012年

4/21、5/19、6/16、7/21、8/18、9/15、10/27(第4土曜日)、11/17、12/15、

2013年

1/19、2/16、3/16

おもちゃ病院　つるおか診療所（中央児童館）　開院予定

開院日：毎月　第一日曜日

受付時間：13時30分～15時30分　(16時終了)

2012年

4/1、5/6、6/3、7/1、8/5、9/2、10/7、11/4、12/2、

2013年

1/6、2/3、3/3

（講習内容により変更になる場合もあります）

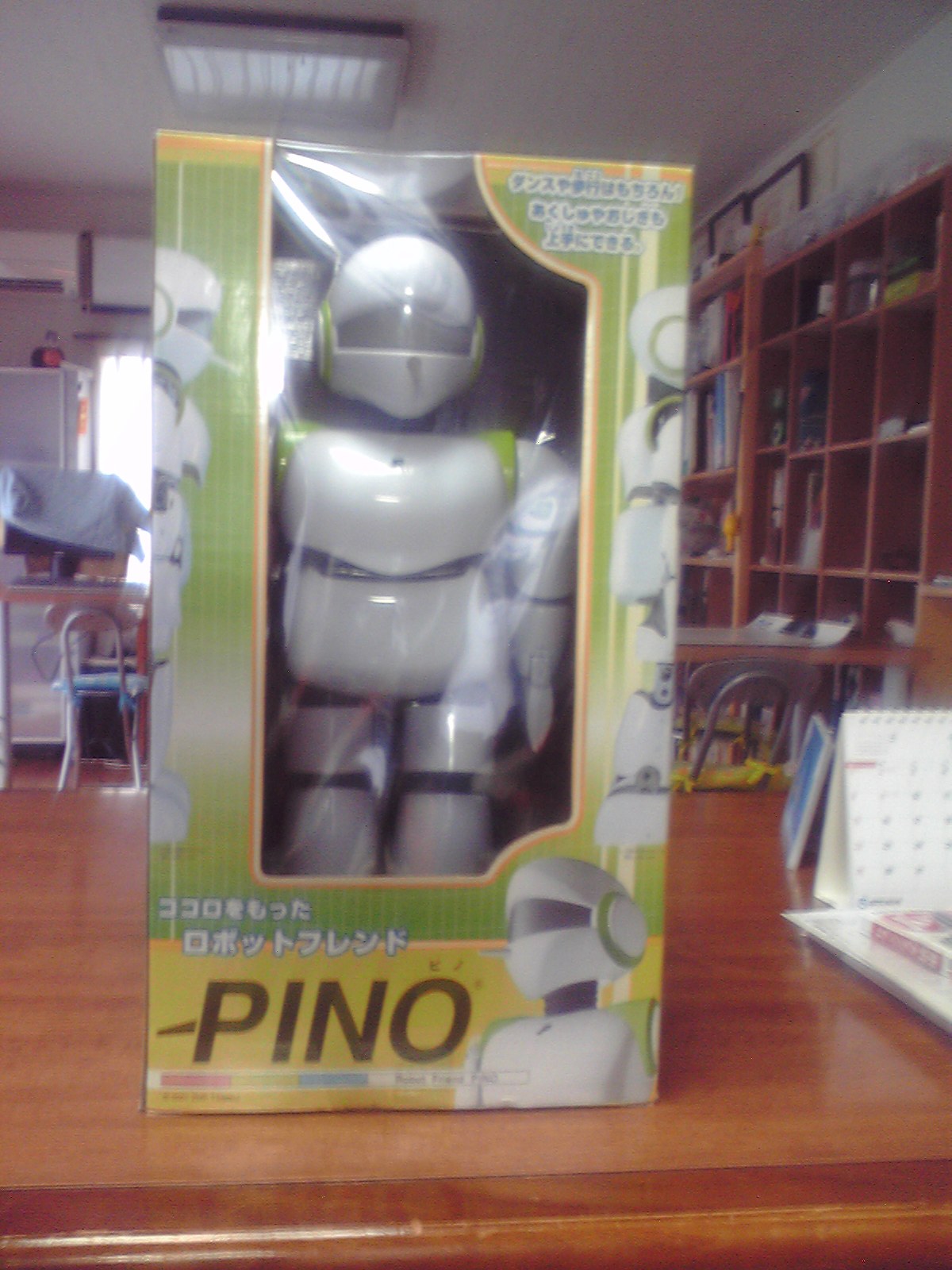

PINO買っちゃいました。

以前、修理で持ち込まれた二足歩行ロボットPINOですが、その後気になっていたのですが、オークションで未使用の物が売られていました。　つい、購入してしまいました。　もったいなくて、まだ、箱を開けていません。　孫が遊べるようになったら、箱を開けようかなぁ
